連接方式 | NPT、BSP、No Thread Glued Type（開關型、調節型可選） |
公稱通徑 | DN15~DN32（可按需定制） |
閥體材質 | UPVC PPE（可按需定制） |
閥座密封 | 2℃~55℃（ 可按工作制溫度 ） |
使用電壓 | AC/DC 110-230V,DC9-24V(Optional) |
適用介質 | 流體、空氣 |
咨詢熱線：13556667439(微信同號)
科威納精小型電動球閥采用一體化緊湊設計，結構輕巧、外觀美觀，特別適用于空間受限的自動化控制系統。閥體采用耐腐蝕性?xún)?yōu)異的UPVC材料重量輕、抗化學性強，
球體與閥座精密配合，穩定性和密閉性好。執行器響應迅速，閥桿具防飛出結構，運行安全穩定?？蛇x型支持接收多種控制信號（如4-20mA、0-10V、RS485等）。
源自德國先進制造技術，確保密封性能優異與長期使用的可靠性。
| 微型電動球閥參數項 Parameter | 參數值 |
|---|---|
| Valve size 口徑 | DN15 DN20 DN25 DN32 DN40 DN50 (Optional) |
| Connection standard 連接標準 | ISO5211 F03、F05 |
| Output axis specification 輸出軸規格 | 11*11 9*9 |
| Maximum working pressure 最大工作壓力 | 1.0MPa |
| Circulation medium 介質 | Fluid, air |
| Rated voltage 額定電壓 | DC12V DC24V AC24V DC12-24V AC110-230V (Optional) |
| Wiring diagram 接線圖 | CR201 CR202 CR301 CR303 CR306 CR501 CR502 CR702 CR703 CR706 (Optional) |
| Working current 工作電流 | ≤1.5A |
| Open/close time 開關時間 | ≤12S |
| Life time 壽命 | 70000 times (testing pressure is 0.4MPa, medium is water) |
| Valve body material 閥材質 | UPVC |
| Actuator material 執行器材質 | PPO |
| Sealing material 密封材料 | EPDM/FKM &PTFE (Optional) |
| Actuator rotation 執行器旋轉角度 | 90° |
| Torque force 扭力 | 15 N.m |
| Cable Length 線長 | 0.5m, 1.5m (Optional) |
| Environment temperature 環境溫度 | -15℃ ~ 50℃ |
| Liquid temperature 液體溫度 | 2℃ ~ 55℃ |
| Manual operation 手動操作 | Yes |
| Open/close indicator 開關指示 | Yes |
| Protection class 防護等級 | IP67 |

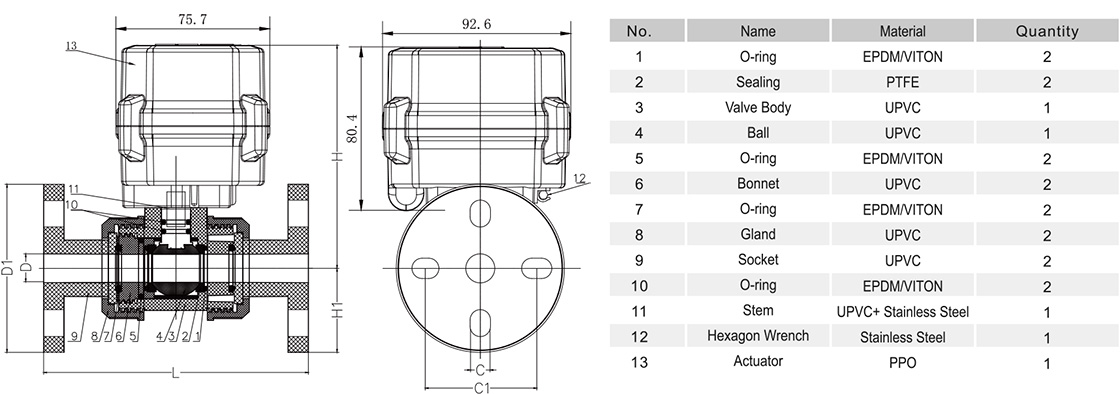

UPVC法蘭微型電動球閥規格表：
| DESCRIPTION | D±0.3 | D1±0.3 | L±1 | C±0.3 | C1±0.3 | H±0.3 | H1±1 |
|---|---|---|---|---|---|---|---|
| 15-P2-B | 15 | 95 | 146 | 14 | 64 | 47 | 116 |
| 20-P2-B | 20 | 104 | 163 | 14 | 71 | 52 | 124 |
| 25-P2-B | 25 | 118 | 182 | 16 | 83 | 59 | 129 |
| 32-P2-B | 32 | 139 | 194 | 16 | 93 | 69.5 | 138 |
| 40-P2-B | 40 | 149 | 212 | 18 | 102 | 74.5 | 144.5 |
| 50-P2-B | 50 | 164 | 241 | 18 | 122 | 82 | 156.5 |
| No. | Name 名稱 | Material 材質 | Quantity 數量 |
|---|---|---|---|
| 1 | O-ring O型圈 | EPDM/VITON 三元乙丙/氟橡膠 | 2 |
| 2 | Sealing 密封件 | PTFE 聚四氟乙烯 | 2 |
| 3 | Valve Body 閥體 | UPVC 硬聚氯乙烯 | 1 |
| 4 | Ball 球體 | UPVC 硬聚氯乙烯 | 1 |
| 5 | O-ring O型圈 | EPDM/VITON 三元乙丙/氟橡膠 | 2 |
| 6 | Bonnet 閥蓋 | UPVC 硬聚氯乙烯 | 2 |
| 7 | O-ring O型圈 | EPDM/VITON 三元乙丙/氟橡膠 | 2 |
| 8 | Gland 壓蓋 | UPVC 硬聚氯乙烯 | 2 |
| 9 | Socket 接頭/承插口 | UPVC 硬聚氯乙烯 | 2 |
| 10 | O-ring O型圈 | EPDM/VITON 三元乙丙/氟橡膠 | 2 |
| 11 | Stem 閥桿 | UPVC+ Stainless Steel 硬聚氯乙烯+不銹鋼 | 1 |
| 12 | Hexagon Wrench 六角扳手 | Stainless Steel 不銹鋼 | 1 |
| 13 | Actuator 執行器 | PPO 聚苯醚 | 1 |
科威納精小型電動球閥采用一體化緊湊設計，結構輕巧、外觀美觀，特別適用于空間受限的自動化控制系統。閥體采用耐腐蝕性?xún)?yōu)異的UPVC材料重量輕、抗化學性強，
球體與閥座精密配合，穩定性和密閉性好。執行器響應迅速，閥桿具防飛出結構，運行安全穩定。可選型支持接收多種控制信號（如4-20mA、0-10V、RS485等）。
源自德國先進制造技術，確保密封性能優異與長期使用的可靠性。
| 微型電動球閥參數項 Parameter | 參數值 |
|---|---|
| Valve size 口徑 | DN15 DN20 DN25 DN32 DN40 DN50 (Optional) |
| Connection standard 連接標準 | ISO5211 F03、F05 |
| Output axis specification 輸出軸規格 | 11*11 9*9 |
| Maximum working pressure 最大工作壓力 | 1.0MPa |
| Circulation medium 介質 | Fluid, air |
| Rated voltage 額定電壓 | DC12V DC24V AC24V DC12-24V AC110-230V (Optional) |
| Wiring diagram 接線圖 | CR201 CR202 CR301 CR303 CR306 CR501 CR502 CR702 CR703 CR706 (Optional) |
| Working current 工作電流 | ≤1.5A |
| Open/close time 開關時間 | ≤12S |
| Life time 壽命 | 70000 times (testing pressure is 0.4MPa, medium is water) |
| Valve body material 閥材質 | UPVC |
| Actuator material 執行器材質 | PPO |
| Sealing material 密封材料 | EPDM/FKM &PTFE (Optional) |
| Actuator rotation 執行器旋轉角度 | 90° |
| Torque force 扭力 | 15 N.m |
| Cable Length 線長 | 0.5m, 1.5m (Optional) |
| Environment temperature 環境溫度 | -15℃ ~ 50℃ |
| Liquid temperature 液體溫度 | 2℃ ~ 55℃ |
| Manual operation 手動操作 | Yes |
| Open/close indicator 開關指示 | Yes |
| Protection class 防護等級 | IP67 |
UPVC法蘭微型電動球閥規格表：
| DESCRIPTION | D±0.3 | D1±0.3 | L±1 | C±0.3 | C1±0.3 | H±0.3 | H1±1 |
|---|---|---|---|---|---|---|---|
| 15-P2-B | 15 | 95 | 146 | 14 | 64 | 47 | 116 |
| 20-P2-B | 20 | 104 | 163 | 14 | 71 | 52 | 124 |
| 25-P2-B | 25 | 118 | 182 | 16 | 83 | 59 | 129 |
| 32-P2-B | 32 | 139 | 194 | 16 | 93 | 69.5 | 138 |
| 40-P2-B | 40 | 149 | 212 | 18 | 102 | 74.5 | 144.5 |
| 50-P2-B | 50 | 164 | 241 | 18 | 122 | 82 | 156.5 |
| No. | Name 名稱 | Material 材質 | Quantity 數量 |
|---|---|---|---|
| 1 | O-ring O型圈 | EPDM/VITON 三元乙丙/氟橡膠 | 2 |
| 2 | Sealing 密封件 | PTFE 聚四氟乙烯 | 2 |
| 3 | Valve Body 閥體 | UPVC 硬聚氯乙烯 | 1 |
| 4 | Ball 球體 | UPVC 硬聚氯乙烯 | 1 |
| 5 | O-ring O型圈 | EPDM/VITON 三元乙丙/氟橡膠 | 2 |
| 6 | Bonnet 閥蓋 | UPVC 硬聚氯乙烯 | 2 |
| 7 | O-ring O型圈 | EPDM/VITON 三元乙丙/氟橡膠 | 2 |
| 8 | Gland 壓蓋 | UPVC 硬聚氯乙烯 | 2 |
| 9 | Socket 接頭/承插口 | UPVC 硬聚氯乙烯 | 2 |
| 10 | O-ring O型圈 | EPDM/VITON 三元乙丙/氟橡膠 | 2 |
| 11 | Stem 閥桿 | UPVC+ Stainless Steel 硬聚氯乙烯+不銹鋼 | 1 |
| 12 | Hexagon Wrench 六角扳手 | Stainless Steel 不銹鋼 | 1 |
| 13 | Actuator 執行器 | PPO 聚苯醚 | 1 |
科威納精小型電動球閥采用一體化緊湊設計，結構輕巧、外觀美觀，特別適用于空間受限的自動化控制系統。閥體采用耐腐蝕性?xún)?yōu)異的UPVC材料重量輕、抗化學性強，
球體與閥座精密配合，穩定性和密閉性好。執行器響應迅速，閥桿具防飛出結構，運行安全穩定?？蛇x型支持接收多種控制信號（如4-20mA、0-10V、RS485等）。
源自德國先進制造技術，確保密封性能優異與長期使用的可靠性。
電動執行機構有手動型（電動+手動）、開關型、調節型（伺服控制型）和智能型四種控制方式，可根據具體需求選擇相應的種類及尺寸。
電動執行器性能及特點：
優質鋁合金壓鑄外殼，外觀精巧，造型美觀，最大扭矩4000Nm，防護等級可達IP68。整機經過2kgf/cm2密封性實驗，可置于20m水深不滲漏。
閥門狀態顯示
簡潔明了可清晰地顯示閥門開啟角度。鏡片采用經過特殊強化處理的玻璃鏡片，拒絕采用抗老化性差，受溫度變化極易變形的塑料鏡片。
原裝進口導電塑料定位器
高品質原裝進口導電塑料定位器，精度更高，壽命更長。
電氣限位行程微調節裝置
采用獨有的專利技術設計，只需一只六角扳手，即可很方便地對執行機構的開向電氣限位行程進行調整。同時獨特的微量調節功能，使得電氣限位行程的調整更加精準。
伺服控制器
獨特的電子制動功能有效消除電機慣量，定位精確0.3%以上。輸入、輸出，電源三級光電隔離，搞干擾性能卓越，可控硅輸出，動作時間快，頻度可達1200次。
機械限位行程調節裝置
不銹鋼制作的機械行程限位螺栓和擋塊可精確在調節執行機構至某一角度。為了方便調節，螺栓置于外部，每次調節后不銹鋼螺母確保定位行程序終止。一般出廠時角度為0-90度，但也可以調節至任何角度。
電動執行器詳細的尺寸大小、機型性能及接線圖可點擊: 電動執行器 進行了解！
科威納精小型電動球閥采用一體化緊湊設計，結構輕巧、外觀美觀，特別適用于空間受限的自動化控制系統。閥體采用耐腐蝕性?xún)?yōu)異的UPVC材料重量輕、抗化學性強，
球體與閥座精密配合，穩定性和密閉性好。執行器響應迅速，閥桿具防飛出結構，運行安全穩定?？蛇x型支持接收多種控制信號（如4-20mA、0-10V、RS485等）。
源自德國先進制造技術，確保密封性能優異與長期使用的可靠性。
電動執行機構有手動型（電動+手動）、開關型、調節型（伺服控制型）和智能型四種控制方式，可根據具體需求選擇相應的種類及尺寸。
電動執行器性能及特點：
優質鋁合金壓鑄外殼，外觀精巧，造型美觀，最大扭矩4000Nm，防護等級可達IP68。整機經過2kgf/cm2密封性實驗，可置于20m水深不滲漏。
閥門狀態顯示
簡潔明了可清晰地顯示閥門開啟角度。鏡片采用經過特殊強化處理的玻璃鏡片，拒絕采用抗老化性差，受溫度變化極易變形的塑料鏡片。
原裝進口導電塑料定位器
高品質原裝進口導電塑料定位器，精度更高，壽命更長。
電氣限位行程微調節裝置
采用獨有的專利技術設計，只需一只六角扳手，即可很方便地對執行機構的開向電氣限位行程進行調整。同時獨特的微量調節功能，使得電氣限位行程的調整更加精準。
伺服控制器
獨特的電子制動功能有效消除電機慣量，定位精確0.3%以上。輸入、輸出，電源三級光電隔離，搞干擾性能卓越，可控硅輸出，動作時間快，頻度可達1200次。
機械限位行程調節裝置
不銹鋼制作的機械行程限位螺栓和擋塊可精確在調節執行機構至某一角度。為了方便調節，螺栓置于外部，每次調節后不銹鋼螺母確保定位行程序終止。一般出廠時角度為0-90度，但也可以調節至任何角度。
電動執行器詳細的尺寸大小、機型性能及接線圖可點擊: 電動執行器 進行了解！
安裝注意事項：
1、本品出廠前已經過全面調試，實際安裝時，因閥門、聯軸器等原因有可能不能滿足您的使用要求，重新調試時請遵循產品說明書進行調試，如果還未解決請聯系客服，將會安排技術工程師指導安裝。
2、請嚴格按照說明書進行安裝與調試，可參考安裝接線圖進行安裝。
3、不可在未了解清楚安裝與調試流程的情況下進行安裝調試，避免造成不可逆電機損壞。
4、如果訂購的是非防爆型執行器，請避開易燃易爆環境。
5、安裝時請預留接線、手動操作等維修用空間
6、更詳細內容請參考產品說明書或者咨詢?cè)诰€客服，也可撥打科威納咨詢熱線：13556667439
安裝注意事項：
1、本品出廠前已經過全面調試，實際安裝時，因閥門、聯軸器等原因有可能不能滿足您的使用要求，重新調試時請遵循產品說明書進行調試，如果還未解決請聯系客服，將會安排技術工程師指導安裝。
2、請嚴格按照說明書進行安裝與調試，可參考安裝接線圖進行安裝。
3、不可在未了解清楚安裝與調試流程的情況下進行安裝調試，避免造成不可逆電機損壞。
4、如果訂購的是非防爆型執行器，請避開易燃易爆環境。
5、安裝時請預留接線、手動操作等維修用空間
6、更詳細內容請參考產品說明書或者咨詢?cè)诰€客服，也可撥打科威納咨詢熱線：13556667439
