刀閘閥又稱刀型閘閥、刀門閘閥、漿液閥、泥漿閥，它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質，閘板有兩個密封面,最常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異,通常為5°,楔式刀型閘閥的閘板可以做成一個整體，叫做剛性閘板；也可以做成能產生微量變形的閘板,以改善其工藝性,彌補密封面角度在加工過程中產生的偏差,這種閘板叫做彈性閘板。
咨詢熱線：13556667439(微信同號)

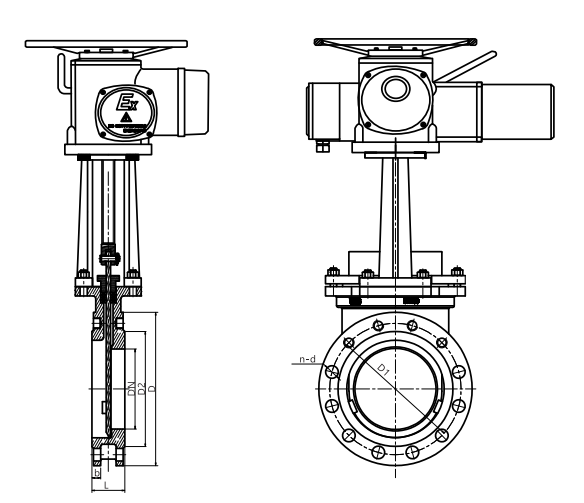

電動多回轉法蘭刀閘閥外形尺寸圖及尺寸表：

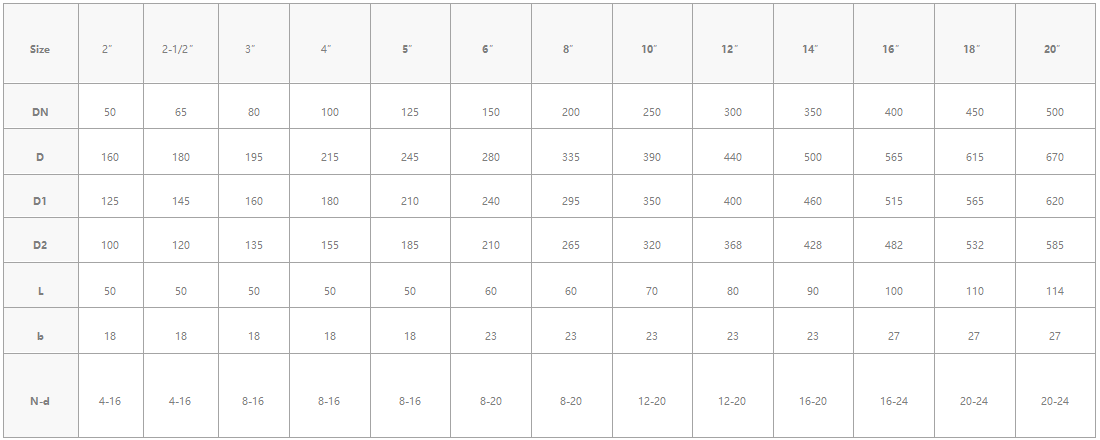

電動多回轉法蘭刀閘閥外形尺寸圖及尺寸表：
Z型白色電動調節型多回轉執行器：
Z系列執行器，是閥門實現開啟、關閉、調節控制的驅動設備。 本系列執行器具有功能全、性能可靠、控制系統先進、 體積小、重量輕、使用維護方便等特點。
Z系列執行器適用于啟閉件做直線運動的閥門，如閘閥、截止閥、隔膜閥、柱塞閥、截流閥、水閘門等，可用于明桿閥也可用于暗桿閥，可對閥門進行遠控、集控和自動控制，廣泛應用于電力、冶金、石油、化工、制藥、污水處理、農業灌溉等行業。
Z型白色電動調節型多回轉執行器分類：
按控制方式分∶普通型、智能開關型、智能調節型( Profibus現場總線、Modbus現場總線、Hart現場總線、FF現場總線、Device Net現場總線);
按防護類型分:戶外型和防爆型;
按連接方式分∶轉矩型和推力型;
Z型白色電動調節型多回轉執行器記住指標：
輸入信號 | 4mA-20mA；無源接觸點 | |
供電電源 | 常規 | 三相:AC380V（50HZ） |
三相:AC380V（50HZ） | ||
特殊 | 單相:AC220V AC110V（50HZ、60HZ） | |
直流:DC12V（50HZ） | ||
基本誤差限 | ≤1% | |
防護等級 | IP65、IP68 | |
防爆型等級 | Exdll BT4、Exdll CT4 | |
環境溫度 | -30℃~+70℃（可選-40℃~+100℃） | |
環境濕度 | ≤95%（25℃） | |
電機工作制：標配長時電機，F(xiàn)級絕緣 | ||
Z型白色電動調節型多回轉執行器結構圖：
閥門電動裝置有六個部分組成：電機，減速器，控制機構，手-電動切換機構，手輪部件及電氣部分，其傳動原理見圖一。
1、電動機:采用YDF2-W戶外型三相異步電機，該電機為短時工作制，額定持續工作時間為10分鐘。
2、減速器∶由一對正齒輪和蝸輪付組成，電動機的動力經減速器傳遞給輸出軸。
3、控制機構∶由轉矩控制機構，行程控制機構及可調式開度指示器組成，用以控制閥門的開啟和關閉及閥位指示
(1)轉矩控制機構(圖二.一)∶由曲拐，擋塊，凸輪分度盤，支板和微動開關組成，當輸出軸受到一定阻轉矩后，蝸桿除旋轉外，還產生軸向位移，帶動曲拐旋轉，同時使擋塊也產生一個角位移，從而迫近凸輪，使支板上抬。當輸出軸上的轉矩增大到預定值時，則支板上抬直至微動開關動作，切斷電源，電機停轉，以實現對電動裝置輸出轉矩的控制。
( 2)行程控制機構（圖二.二)∶由十進位齒輪組，頂桿，凸輪和微動開關組成，簡稱計數器。其工作原理是由減速箱內的一主動小齒輪(Z=8)帶動計數器工作。如果計數器按閥門開或關的位置已經調整好，當計數器隨輸出軸轉到預先調整好的位置（圈數）時，則凸輪將被轉動90°，壓迫微動開關動作，切斷電源，電機停轉，壹實現對電動裝置行程(圈數）的控制。為了控制較多轉圈數的閥門，可調整凸輪轉180°或270°再壓迫微動開關動作。
( 3 )可調式開度指示器(（圖三）︰由減速齒輪組，調節齒輪，閥門開度表盤，凸輪，微動開關，及電位器組成。在現場調試時，可根據所配閥門開關的圈數，將調節齒輪調整到所需的位置，并與減速齒輪組嚙合(在立柱上有所需圈數的數字當閥門在開啟或關閉的過程中，開度盤經減速后轉動，指示閥門的開關量，指示角度與閥門開關量同步，供遠傳指示閥門位置用。
手-電動切換機構(圖四)︰為半自動切換，電動轉變?yōu)槭謩硬僮餍璋鈩忧袚Q手柄，由手動轉變?yōu)樽詣訒r系自行進行(不需要扳動切換手柄)。由電動變?yōu)槭謩訒r，即用人工扳動切換手柄，使輸出軸上的中間離合器向上移動，壓迫彈簧。當手柄推到一定位置時之間離合器脫離蝸輪與手動軸爪嚙合，則可使手輪上的作用力通過中間離合器傳到輸出軸上，即成為手動狀態。手動變?yōu)殡妱訒r自動切換，當電機旋轉帶動蝸輪轉動時直立桿立即倒下，在壓簧作用下中間離合器迅速向蝸輪方向移動，與手動軸脫開，與蝸輪嚙合，則成為電動狀態。
Z型白色電動調節型多回轉執行器外形尺寸圖與尺寸表：
型號 | H | H1 | F | F1 | D | (L) | L | (L1) | L1 | ||
普通 | 普通 | 智能 | 普通 | ||||||||
Z05/10/15 | 236 | 96 | 334 | 370 | 204 | 240 | 260 | 392 | 412 | 235 | 255 |
Z20/30 | 285 | 115 | 372 | 442 | 218 | 288 | 300 | 449 | 499 | 265 | 315 |
Z45/60 | 335 | 125 | 510 | 570 | 252 | 322 | 495 | 563 | 357 | ||
Z90/120 | 352 | 141 | 517 | 587 | 252 | 322 | 508 | 577 | 637 | 360 | 420 |
Z180/250 | 515 | 137 | 524 | 596 | 296 | 368 | 400 | 748 | 470 | ||
Z350/500 | 684 | 348 | 524 | 596 | 296 | 368 | 400 | 748 | 470 | ||
Z700/1000 | 747 | 411 | 524 | 596 | 296 | 368 | 400 | 748 | 470 | ||
Z型白色電動調節型多回轉執行器法蘭連接尺寸：
